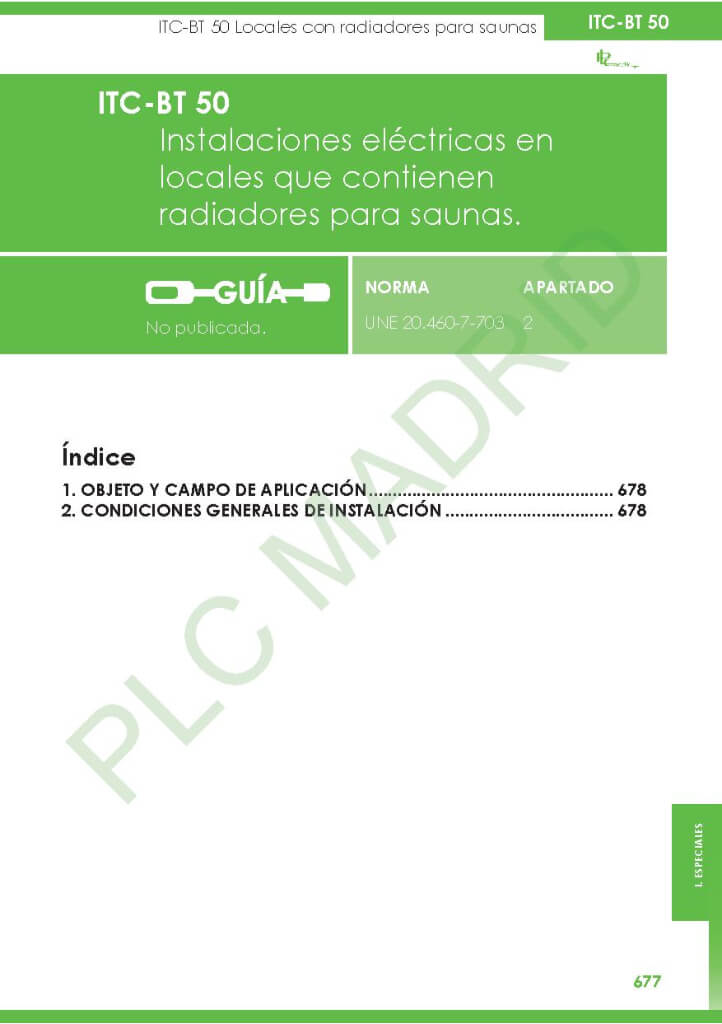

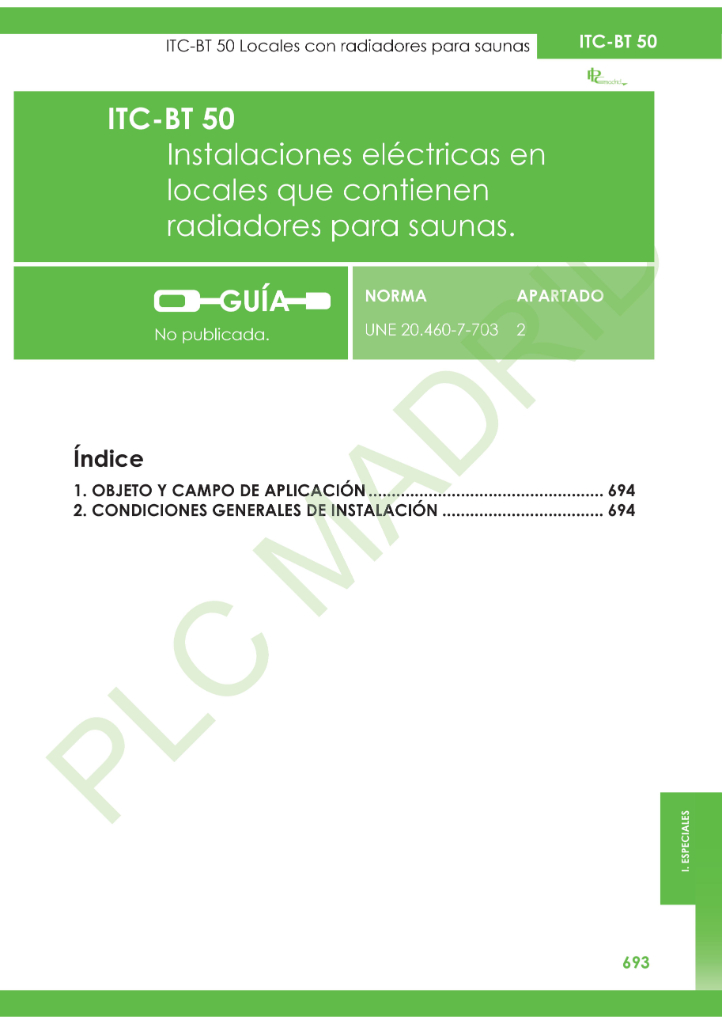

ITC BT 50
Instalaciones eléctricas en locales que contienen radiadores para saunas
¿Qué encontrará en este capítulo?
Esta instrucción técnica fija el objeto, campo de aplicación y las condiciones de instalación. En realidad la ITC remite directamente a la norma UNE-EN 20460-7-703. PLC MADRID le ofrece un resumen de esta norma, indicando los aspectos más destacados.
¿Qué aplicación tiene en tu desarrollo profesional?
Al tratarse una ITC muy específica, recomendamos vea el resumen de la norma realizado por PLC o consulte expresamente la norma.

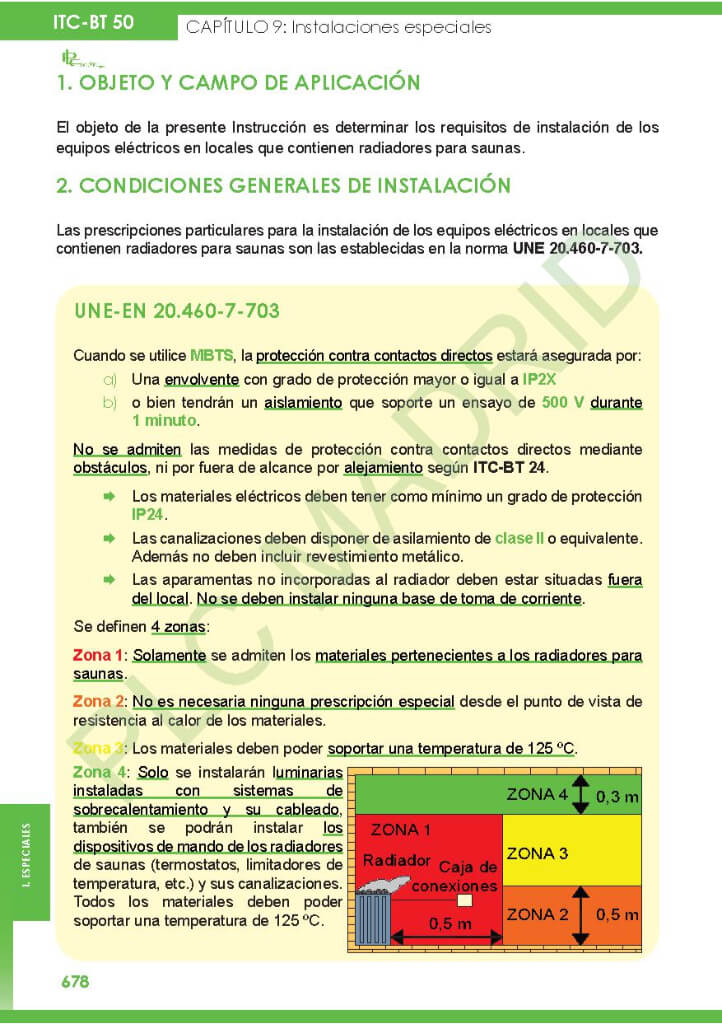

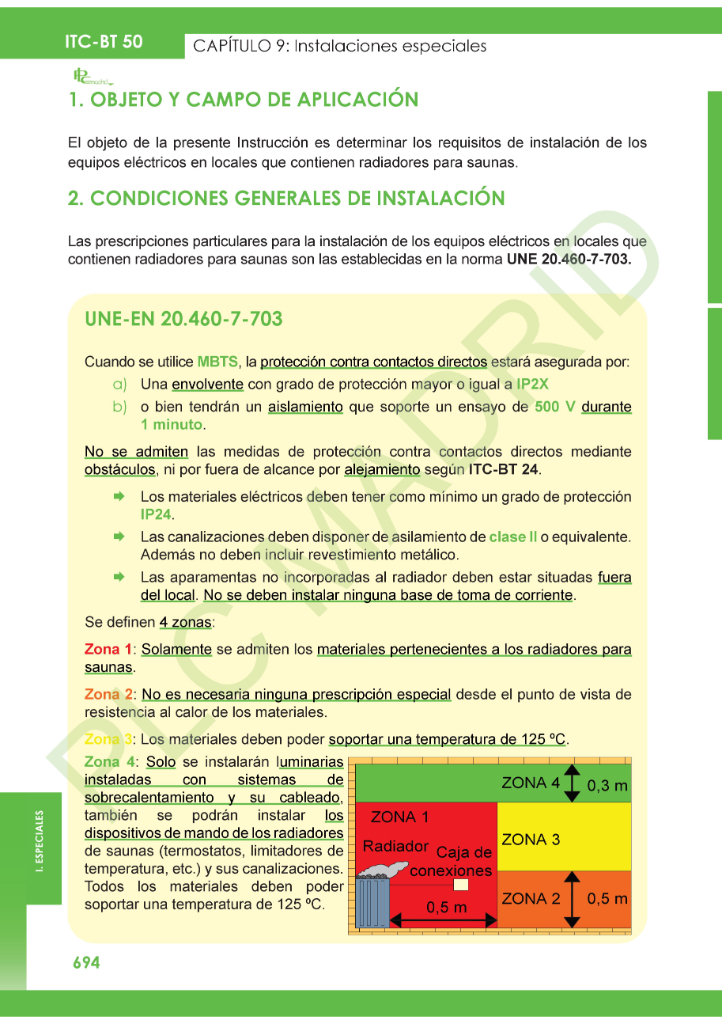

1. OBJETO Y CAMPO DE APLICACIÓN
El objeto de la presente Instrucción es determinar los requisitos de instalación de los equipos eléctricos en locales que contienen radiadores para saunas.
2. CONDICIONES GENERALES DE INSTALACIÓN
Las prescripciones particulares para la instalación de los equipos eléctricos en locales que contienen radiadores para saunas son las establecidas en la norma UNE 20.460-7-703.
UNE-EN 20.460-7-703
Cuando se utilice MBTS, la protección contra contactos directos estará asegurada por:
a)Una envolvente con grado de protección mayor o igual a IP2X
b)o bien tendrán un aislamiento que soporte un ensayo de 500 V durante 1 minuto.
No se admiten las medidas de protección contra contactos directos mediante obstáculos, ni por fuera de alcance por alejamiento según ITC-BT 24.
¨Los materiales eléctricos deben tener como mínimo un grado de protección IP24.
¨Las canalizaciones deben disponer de asilamiento de clase II o equivalente. Además no deben incluir revestimiento metálico.
¨Las aparamentas no incorporadas al radiador deben estar situadas fuera del local. No se deben instalar ninguna base de toma de corriente.
Se definen 4 zonas:
Zona 1: Solamente se admiten los materiales pertenecientes a los radiadores para saunas.
Zona 2: No es necesaria ninguna prescripción especial desde el punto de vista de resistencia al calor de los materiales.
Zona 3: Los materiales deben poder soportar una temperatura de 125 ºC.
Zona 4: Solo se instalarán luminarias instaladas con sistemas de sobrecalentamiento y su cableado, también se podrán instalar los dispositivos de mando de los radiadores Radiador Caja de de saunas (termostatos, limitadores de temperatura, etc.) y sus canalizaciones. Todos los materiales deben poder soportar una temperatura de 125 ºC.
